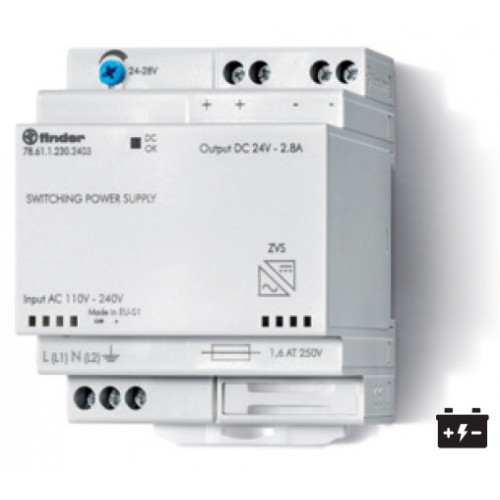

  • 786112302403PAS, Импульсный источник питания; вход 110...240В AC; выход 24В DC, 60Вт; модульный, ширина 70мм; предохранитель входной цепи; настройка выходного напряжения; зарядка аккумуляторов; степень защиты IP20;  упаковка 1шт.

786112302403PAS, Импульсный источник питания; вход 110...240В AC; выход 24В DC, 60Вт; модульный, ширина 70мм; предохранитель входной цепи; настройка выходного напряжения; зарядка аккумуляторов; степень защиты IP20; упаковка 1шт.

  • Производитель: Finder
  • Артикул: 786112302403PAS

  • Цена с НДС: 11097.00 р.

    • Наличие: Нет в наличии

    •
Импульсный источник питания; вход 110...240В AC; выход 24В DC, 60Вт; модульный, ширина 70мм; предохранитель входной цепи; настройка выходного напряжения; зарядка аккумуляторов; степень защиты IP20; упаковка 1шт.
Код заказа: 786112302403PAS
Артикул производителя: 78.61.1.230.2403PAS
EAN: 8012823402901
Серия: 78
Упаковка: 1 шт.
Вес упаковки 786112302403PAS: 0,1875 кг.
Вес 1 шт 786112302403PAS: 0,1875 кг.

Отличительные особенности импульсного источника питания:
  • Высокая эффективность (до 91%)
  • Низкое энергопотребление в дежурном режиме (< 0.4 Вт)
  • Термозащита: встроенная, с отключением Vout - для сброса отключить питание
  • Защита от короткого замыкания: режим импульсного тестирования Hiccup (с автоматическим восстановлением)
  • Защита от перегрузки: режим Fold-back
  • Плавкий предохранитель на входной цепи (+ запасной)
  • Защита от перенапряжения: варистор
  • Топология Flyback
  • Нулевое напряжение переключения (ZVS - Zero-voltage-switching), технология с квазирезонансным режимом
  • Соответствие нормам EN 60950-1 и EN 61204-3
  • Возможность параллельного подключения для систем автоматического резервирования электропитания (с диодами)
  • Сдвоенные клеммы для подключения
  • Компактные размеры: ширина 70 мм (4-модуля), глубина 61 мм
  • Винтовые клеммы
  • Установка на рейку 35 мм (EN 60715)

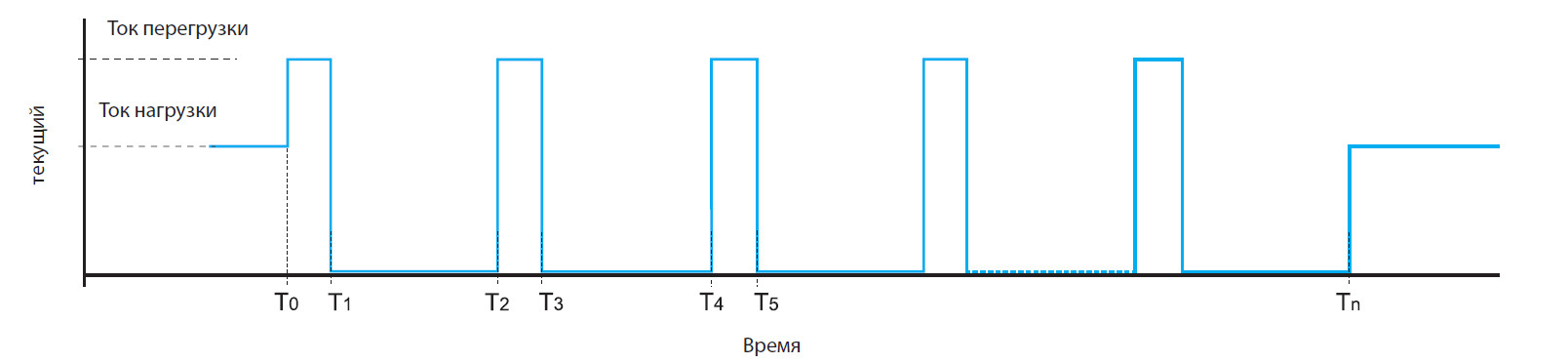

    Импульсный режим тестирования «hiccup»


    Импульсный режим тестирования «hiccup»

    При нормальных условиях, импульсные источники питания 78 серии выдают ток в соответствии с нагрузкой. Однако, в аномальных условиях короткого замыкания или существенной перегрузки (точка на графике T0), выходное напряжение будет быстро уменьшено до нуля (точка T1). Приблизительно через 2 секунды (точки от T1 до T2), источник питания произведет проверку наличия аномалии в течении времени от 30 до 100мс – в зависимости от типа аномалии (точки на графике от T2 до T3). Если аномальный ток не устранен, как показано на графике, выходное напряжение опять будет отключено на следующие 2 секунды (от T3 до T4). Такой импульсный режим тестирования («hiccup») будет повторяться до устранения причины короткого замыкания или перегрузки (Tn), после чего источник питания вернется к нормальной работе.

    78.1В способен справиться с этой аномалией в течение 15 сек. После этого времени он переходит в режим защиты, и для ручного сброса необходимо снять и повторно подать напряжение питания


    Технология Fold-back позволяет подавать электропитание на нагрузку и в тяжелом состоянии. В случае сильной перегрузки, контур Fold-back будет обеспечивать выходной ток и выходное напряжение, в соответствии со схемой “FB” каждой модели. На практике, когда перегрузка ИБП вызвана повышенной нагрузкой, контур Fold-back уменьшает выходное напряжение до максимального значения, а затем он начинает работать в режиме импульсного тестирования (hiccup mode). Также, в случае короткого замыкания, источник питания в режим импульсного тестирования (hiccup mode). Оба эти режима отключаются, когда аномалия будет устранена, и электропитание возвращается в норму. Режим fold-back позволяет использовать блок питания в качестве зарядного устройства, в частности, 78.51/61 для зарядки свинцово-кислотных аккумуляторов (как стандартных, так и гелевого типа) номиналом 7...24 Ач, и 78,1D для зарядки свинцовых аккумуляторных батарей номиналом 17...38 Ач. В любом случае, необходимо убедиться, что характеристики зарядки батареи совместимы с выходными характеристиками источника питания.

    Рекомендуется установить диод последовательно между "+" Выхода и "+" Входа аккумулятора (если он еще не установлен в аккумуляторном блоке).

    Подключение с резервированием в случае прерывания электропитания
    Когда включено электропитание, блок питания может заряжать аккумулятор и питать нагрузку одновременно (номинал блока питания должен быть 110% от номинала нагрузки). Когда сеть отключается, аккумулятор начинает питать нагрузку.


    Подробная информация и технические характеристики 786112302403PAS см. в каталоге продукции Finder серии 78
